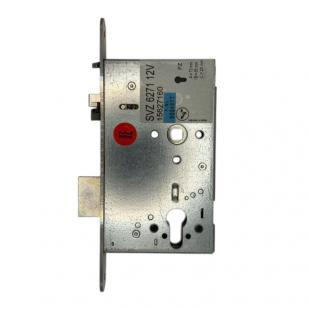

SVZ6271 dormakaba - электромеханический замок для системы контроля доступа с автозапиранием для сплошных дверей

Монтажная инструкция электромеханических замков SVZ

Размеры корпуса замка / размеры ответной планки / схема врезки / рекомендации

Артикул: 15627160 SVZ6271 - электромеханический замок для системы контроля доступа с автозапиранием для сплошных дверей. Обе ручки электрически подключаемы.

SVZ6271 - Замок для системы контроля доступа с автозапиранием, мониторингом, неразъемным шпинделем, электрически подключаемой ручкой  в исполнении Нормально Открыто (fail-safe) и механическим секвентальным контролем. В случае отключения питания, дверные ручки активируются (Fail - Safe). Приведение в действие дверных ручек производится при помощи соленоида в замке (например, системой контроля доступа). Возможно также положение «постоянно открыто» (наружная дверная ручка постоянно подключена, например, в дневное время). Питание: 12  В DC , стабилизированное; максимальный потребляемый ток 0,4 / 0,2 А; параметры контактов: макс. 30 В DC, 100 мА. Двухточечное запирание происходит под воздействием взведенной пружины при закрывании двери. Отпирание снаружи ключом либо с помощью подключаемой дверной ручки. Стальной ригель с вылетом 20 мм. Размер приводного шпинделя ручки квадратного сечения 9 мм. Размеры коррозийно-устойчивого корпуса замка соответствуют стандартам DIN; поставляется в комплекте с лицевой и ответной планкой из нержавеющей стали.

• Обе ручки контролируется электрически
• Автоматическое запирание
• Переключения режимов НО/НЗ происходит путем перемещения фиксирующегося винтом полозка
• Универсальные для лево и правосторонних дверей. Спусковая собачка не имеет сторонности
• Питание 12 В DC
• Бэксет 65  мм
• Выход ригеля 20 мм
• Лицевая и ответная планки из нержавеющей стали включены в комплект
• Опционально возможна отделка под золото
• Со всех замков серии SVZ можно снять следующую индикацию:

Закрыт (выход прямого ригеля > 90%)

Открыт(осталось < 10% до полностью втянутого прямого ригеля)

Дверь открыта/закрыта. Мониторинг с помощью спусковой «собачки»

Замок открывается с помощью цилиндра

• С наружной стороны замок всегда можно открыть механически от цилиндра
