DK tech 551- электромеханический замок АНТИПАНИКА для сплошных дверей

Брошюра DK электромеханический замок с функцией антипаника

Технический паспорт DK электромеханический замок с функцией антипаника

Технический паспорт DK для системы контроля доступа с автозапиранием для сплошных дверей. Обе ручки электрически подключаемы

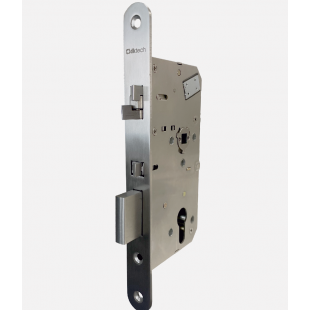

Электромеханический замок с функцией свободного выхода DK 551. Поставляется в комплекте с запорной планкой, раздельным штоком и соединительным кабелем 10 м.

Замок для аварийного выхода с автозапиранием и функцией мониторинга, с разрезным шпинделем и электрически подключаемой внешней ручкой в исполнении «Нормально - Открыто» (Fail-Safe) или «Нормально - Закрыто» (Fail - Secure). Приведение наружной ручки в действие (активация или деактивация) производится посредством активации соленоида в замке (например, системой контроля доступа). Дверная ручка всегда активна в направлении эвакуации. Активация наружной дверной ручки осуществляется через контакт GND (земля) с использованием НО или НЗ сухих контактов. В комплекте поставки: замок, кабель 10 м, шток, ответная планка.

Технические характеристики:

•    Рабочее напряжение: 12-24V пост
•    Ток: Макс. 600-ЗООmа, Х.х.: 300-150ma
•    Микропереключатели: Макс .. 125V, 1А
•    Рабочая температура: -20°С - +6О0С
•    Выход ригеля: 20 мм (прямой), 10 мм (двойной)
•    Бэксэт: 55 mm
•    Межосевое расстояние (цилиндр/ручка): 72mm
•    Лицевая планка: 20, 24 мм
•    Шток: 9 мм

Настраиваемые функции:

•    Механические функции: сторона ручки выхода
•    Электрические функции: Режим работы - (Н.3) / (Н.О).
•    Снимаемые сигналы:
•    Ригель выдвинут
•    Ригель внутри (убран)
•    Язычок внутри (нажат)
•    Ручка нажата
•    Открывание от цилиндра
