Дверная ручка скоба PH6 нержавеющая сталь

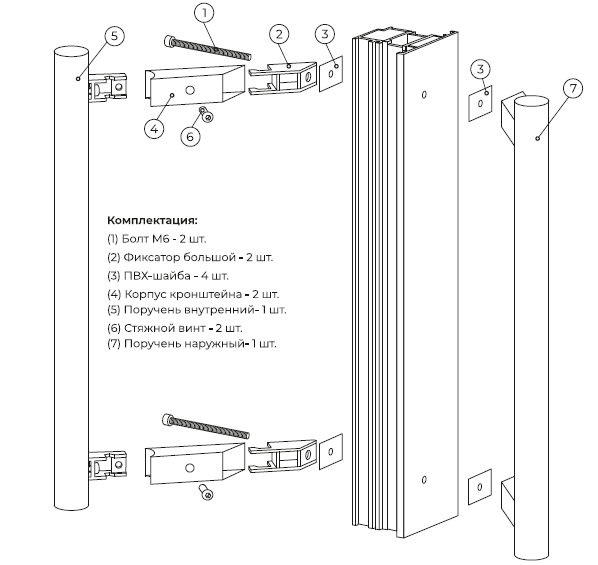

Инструкция по сборке дверной ручки РН6
1. На болт Мб (1) надеть фиксатор большой (2) и ПВХ-шайбу (3), сквозь профиль двери стянуть с ПВХ-шайбой (3) и поручнем наружным (7).

2.    На фиксатор большой (2) надеть корпус кронштейна (4).
3.    В кронштейн (4) вставить поручень внутренний (5).
4.    Стяжным винтом (6) зафиксировать кронштейн.

* Если болт (1) длиннее дверного профиля, необходимо подрезать ее длину на месте монтажа. При этом снять фаску (зашлифовать) на месте среза для того, чтобы острые кpaя не сбили резьбу ответной детали.
** Профиль сверлить по центру с внутренней стороны диаметром 8 мм.

Каталог ручек INOX22

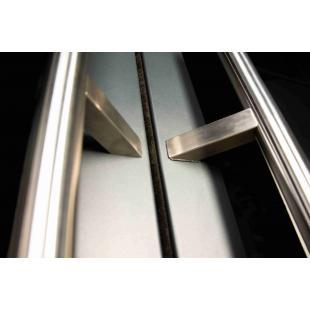

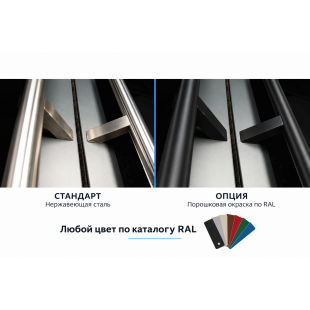

Дверная ручка PH6 из нержавеющей стали

Ключевые преимущества модели:
- уникальная система “замок”
- самый длительный срок службы
- антивандальная


Характеристики:

Материал - нержавеющая сталь
Длина поручня - 500-2000 мм ( опционально)
Обработка поверхности - шлифованная
На какие двери подходит - материал: алюминий, ПВХ, стекло, металл, дерево
Толщина - до 78 мм
