Дверная ручка скоба PH13 нержавеющая сталь

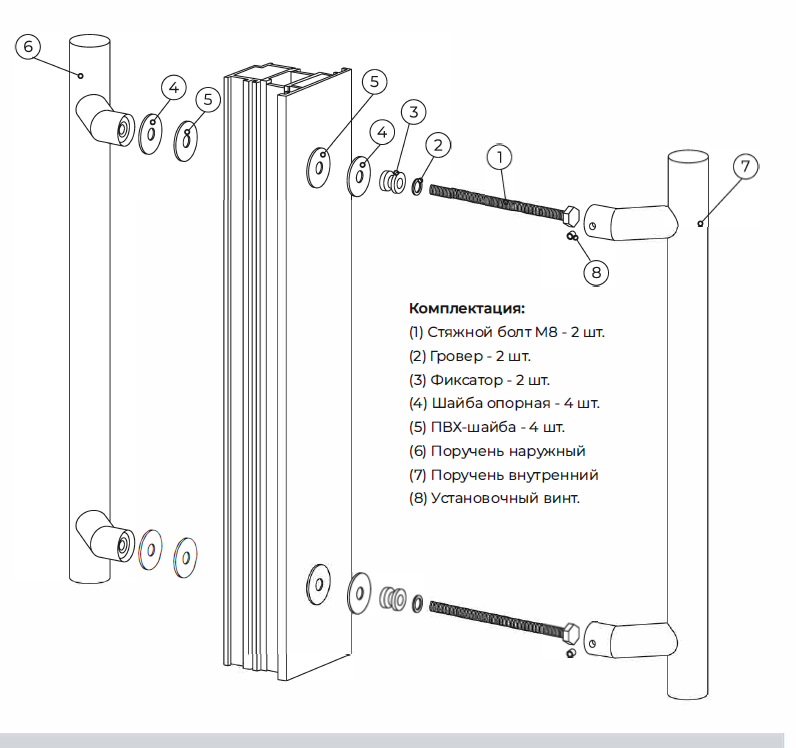

Инструкция по сборке дверной ручки РН13
1. На стяжной болт (l) надеть гравер (2), фиксатор (3), шайбу опорную (4) и ПВХ­-шайбу (5)

2.    Продеть сквозь профиль двери и надеть ПВХ-шайбу (5), шайбу опорную (4)
3.    Стянуть стяжной болт (l) с поручнем наружным (6).
4.    На фиксатор (3) установить поручень внутренний (7) и закрепить установочным винтом (8).

* Если стяжной болт (l) длиннее дверного профиль, необходимо подрезать его длину на месте монтажа. При этом снять фаску (зашлифовать) на месте среза для того, чтобы острые кpaя не сбили резьбу ответной детали.
** Профиль сверлить по центру с внутренней стороны диаметром 10 мм.

Каталог ручек INOX22

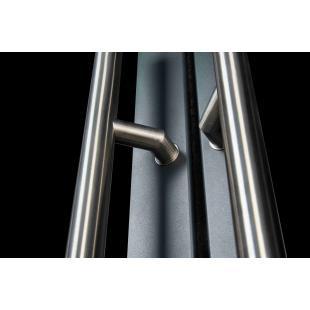

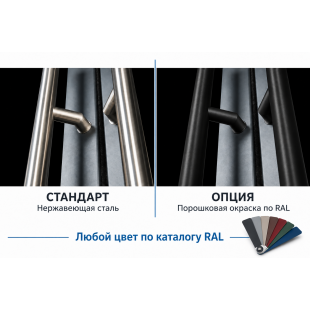

Дверная ручка PH13 из нержавеющей стали

Ключевые преимущества модели:
- высокая точность изготовления
- выверенная форма кронштейна
- толстостенная труба исключает вырывание кронштейна
Характеристики:

Материал - нержавеющая сталь
Длина поручня - 500-2000 мм ( опционалльно)
Обработка поверхности - шлифованная
На какие двери подходит - материал: алюминий, ПВХ,стекло,метал,дерево
Толщина - до 80 мм
