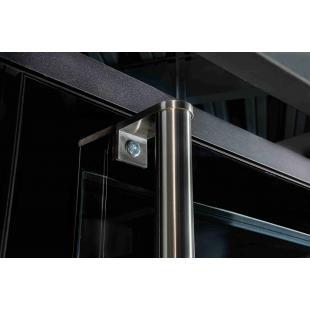

Дверная ручка скоба PH10 нержавеющая сталь

Инструкция по сборке дверной ручки PH10
l. Укомплектованный кронштейн (1) вставить в поручень (2).

2.    Стяжным винтом (3) зафиксировать кронштейн (l) на поручне (2).
3.    В дверной профиль установить шпильку (4).
4.    На шпильку (4) установить кронштейны (l) и зафиксировать гайками Эриксона (5).

* Если шпилька (4) длиннее дверного профиль, необходимо подрезать ее длину на месте монтажа. При этом снять фаску (зашлифовать) на месте среза для того, чтобы острые кpaя не сбили резьбу ответной детали.
** Профиль сверлить по центру с внутренней стороны диаметром 10 мм.

Каталог ручек INOX22

Дверная ручка PH10 из нержавеющей стали

Ключевые преимущества модели:
- можно подрезать длину
- шов прячется в кронштейне
- можно армировать

Характеристики:

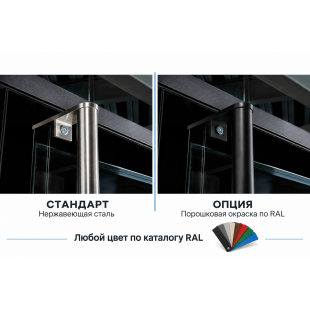

Материал - нержавеющая сталь
Длина поручня - 2000-3000 мм
Обработка поверхности - шлифованная
На какие двери подходит - материал: алюминий, железо
Толщина - до 80 мм
