Дверная ручка скоба PH12 нержавеющая сталь

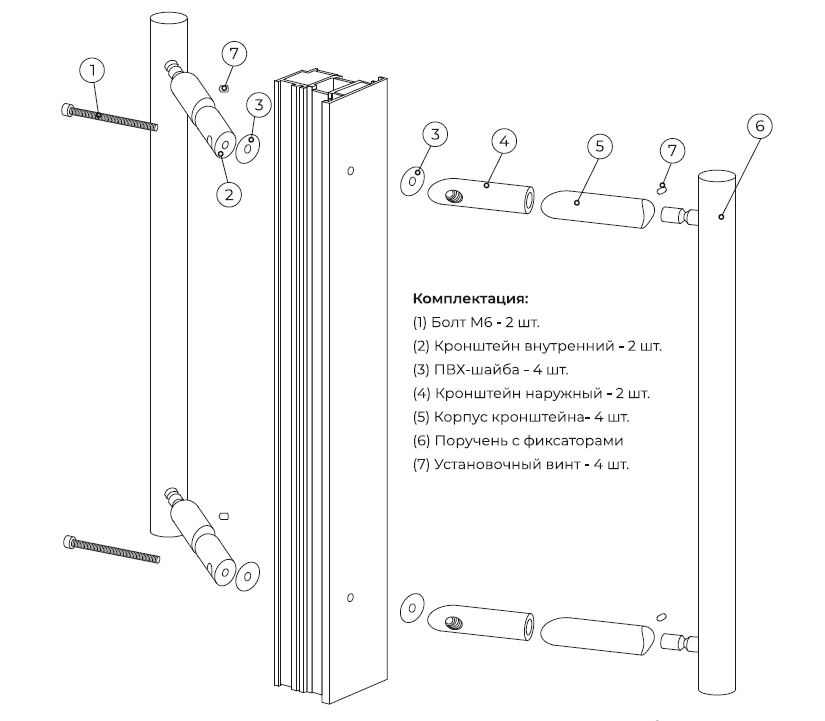

Инструкция по сборке дверной ручки РН12:

1.    На болт М6 (1) надеть кронштейн внутренний (2) и ПВХ-шайбу (3), сквозь профиль двери стянуть с ПВХ-шайбои (3) и кронштейном наружным (4).
2.    На кронштейн наружный (4) надеть корпус кронштейна (5).
3.    Вставить поручень с фиксаторами (6) в подготовленные на профиле кронштейны и закрепить установочным винтом (7) в технологическом отверстии.

* Если болт (1) длиннее дверного профиль, необходимо подрезать ее длину на месте монтажа. При этом снять фаску (зашлифовать) на месте среза для того, чтобы острые кpaй не сбили резьбу ответной детали.
** Профиль сверлить по центру с внутренней стороны диаметром 8 мм.

Каталог ручек INOX22

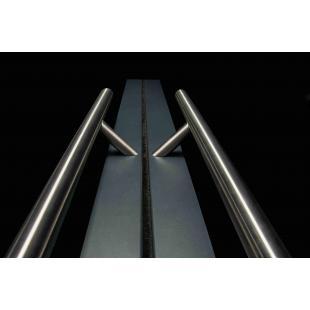

Дверная ручка скоба PH12 нержавеющая сталь

Ключевые преимущества модели:
- простой монтаж
- повышенная надежность
- механизм фиксации кронштейна смещен к поручню


Характеристики:

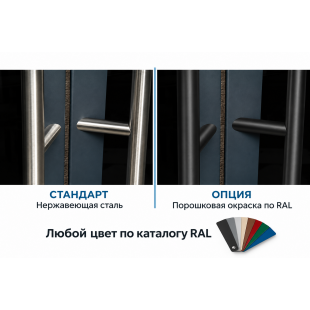

Материал - нержавеющая сталь
Длина поручня - 500-2000 мм (опционально)
Обработка поверхности - шлифованная
На какие двери подходит - материал: алюминий, ПВХ
Толщина - до 78 мм
